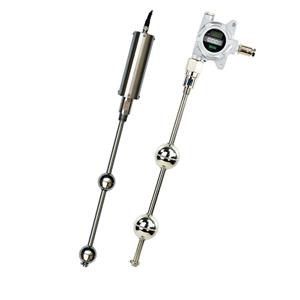

EGX 자기 변형 레벨 트랜스미터, 액체 레벨 트랜스미터

EG 시리즈는 부력, 자기변형 및 최첨단 전자 기술을 사용하여 2플로트 설계로 인터페이스 및 불용성 다중 액체를 포함한 다양한 액체의 레벨을 정확하게 측정하는 자기변형 레벨 트랜스미터입니다.

일반적인 EG 시리즈 자기변형 레벨 트랜스미터에서는 특정 유체 밀도에 적합한 크기의 플로트가 레벨 트랜스미터 스템에 장착되어 측정되는 유체에서 플로트의 부력으로 인해 플로트가 위아래로 이동합니다.

플로트에는 자기 요소가 포함되어 있습니다. 플로트 위치를 찾기 위해 자기 변형 레벨 트랜스미터 전자 장치는 레벨 트랜스미터 스템 내에 있는 센서 와이어 아래로 특정 주파수로 짧은 전류 펄스를 보내 전체 길이를 따라 자기장을 설정합니다.

이 필드는 플로트 내에 포함된 자석에 의해 생성된 필드와 즉시 상호 작용합니다. 전체적인 효과는 전류가 흐르는 짧은 시간 동안 음파 진동이나 파동처럼 와이어에 비틀림 힘이 생성되어 자기 변형 레벨 송신기 전자 장치로 다시 이동한다는 것입니다.

전류 펄스의 시작과 반환 신호 사이의 TOF(Time-of-Flight)를 측정하는 타이밍 회로가 전자 장치 내에 존재합니다.

이러한 방식으로 플로트의 위치(따라서 유체 레벨)는 매우 정확하게 결정되고 자기 변형 레벨 트랜스미터에 의해 레벨 신호(일반적으로 4-20mA)로 표시됩니다.

특징

。높은 정확도

。0.004% F.S.의 반복성

。빠른 응답 시간

。304SS, 316SS 및 폴리프로필렌 습식 부품

。4-20mA 출력, 2선 루프 전원 공급

。RS485 직렬 링크 사용 가능

。불용성 액체용 2-플로트 버전 사용 가능

적용사례

。빠르게 변화하는 유체 레벨에 대한 레벨 제어

。탱크 및 기타 용기의 액체 레벨 측정

。기름/물 인터페이스 및 이중 유체 측정(2 플로트 버전)

산업별

。석유, LNG

。화학처리

。음식 및 음료

。제약

。전력 유틸리티

。많은 다른 사람
