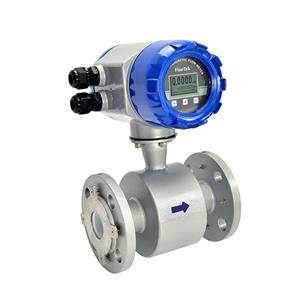

EPD Electromagnetic Flow Meter, Water Flow Meter (OIML)

전자기 유량계의 작동 원리는 전자기 유도의 패러데이 법칙을 기반으로 합니다. 전도성 액체가 자기선 방향의 직교 방향으로 흐르면 자기선을 절단하고 유도 전압을 발생시켜 유속과 선형 관계를 나타냅니다. 따라서 유체 체적 유량을 계산할 수 있습니다.

EPD 전자기 유량계는 주로 센서와 트랜스미터로 구성됩니다. 센서의 측정 튜브에는 위아래로 여기 코일이 장착되어 있습니다. 트랜스미터는 전원이 켜지면 측정 튜브를 통과하는 자기장을 생성하는 여자 전류를 공급합니다. 측정 튜브의 안쪽에 설치된 한 쌍의 유도 전극이 액체와 접촉하여 유도 전압을 센서로 유도합니다.

-밀도, 점도, 온도, 압력 및 전도도와 거의 무관하게 측정합니다.

-튜브 내부에 두 개의 측정 포인트가 있고 움직이는 부품이 없어 압력 손실과 파이프 막힘을 방지합니다.

-전기 전도성 액체 및 고체 함량이 낮은 유체도 측정할 수 있습니다.

-간단한 배관 설계: 업스트림 5D 및 다운스트림 2D 설치 요청을 위한 배관의 직선 영역.

-자화 신호, 빈 배관 및 오염된 전극을 확인할 수 있는 자가 진단 기능이 있습니다.

사양

-정확도: 0.3%, 0.5%, 1.0%

-유량 범위: 0.1~10 m/s

-전류 출력: 4-20mA/700Ω

-펄스 출력: NPN / 200mA/32Vdc 최대

-알람 출력: NPN / 최대 50mA/32Vdc

-통신 인터페이스: RS-485 모드버스

-측정 가능한 유량 범위
