총 분광 복사 플럭스/전광속 측정 시스템 LM-ISP

총 분광 복사 플럭스/전광속 측정 시스템 LM-ISP

LM-ISP
  • 적분구(Integrating Sphere)를 이용해 광원의 전체 방출광을 측정하여 총 분광 복사 플럭스 및 전광속을 산출합니다.
  • 35 mm부터 3 m까지 다양한 크기의 적분구를 제공하여 단일 LED부터 대형 광원까지 측정이 가능합니다.
  • 측정 데이터는 완전 자동으로 수집되며 PDF, 텍스트, Microsoft Excel 형식으로 출력할 수 있습니다.
  • 방향성 분광 강도로 교정된 표준 램프를 활용한 자동 교정 소프트웨어를 제공합니다.
  • 이를 통해 높은 측정 정확도와 신뢰성을 확보할 수 있습니다.
견적문의 Data sheet

제품 사양

모델명 LM-ISP
피크 파장 (λp) 범위: 380–780 nm
정확도: ±0.5 nm
주 파장 (λd) 범위: 380–780 nm
정확도: ±0.5 nm
광속 (lm) 범위: 1–250,000 lm / 정확도: ±4%
범위: 반복성 (Repeatability) / 정확도: ±0.2%
색온도 (Color Temperature) 범위: 1,000 K ~ 10,000 K
정확도: (x, y) 기반 산출
색도 좌표 (Chromaticity Coordinates) 범위: CIE 1931 (x, y) / 정확도: ±0.003
범위: 반복성 (Repeatability) / 정확도: ±0.2%
상관 색온도 (CCT) 범위: 1,000–100,000 K
정확도: (x, y) 기반 산출
반치폭 (FWHM) 범위: 0–200 nm
정확도: ±0.5 nm
색 순도 (Purity) 범위: 100%
정확도: ±5%
연색지수 (CRI, R1–R15) 범위: 0–100%
정확도: ±3%


제품 상세 설명

총 분광 복사 플럭스(Total Spectral Radiant Flux) 또는 그에 대응하는 광도(측광) 값인 전광속(Luminous Flux) 을 산출하려면, 광원의 전체 방출 출력을 측정해야 합니다.


이 측정은 일반적으로 광원의 모든 방출광을 샘플링할 수 있는 적분구(Integrating Sphere) 입력 광학계를 사용하여 수행합니다. 측정 대상 광원의 크기에 따라 Optimum은 직경 35 mm부터 3 m까지 다양한 적분구를 제공합니다. 이 중 35 mm급 적분구는 보통 단일 LED 및 LED 조명 측정에 사용됩니다.

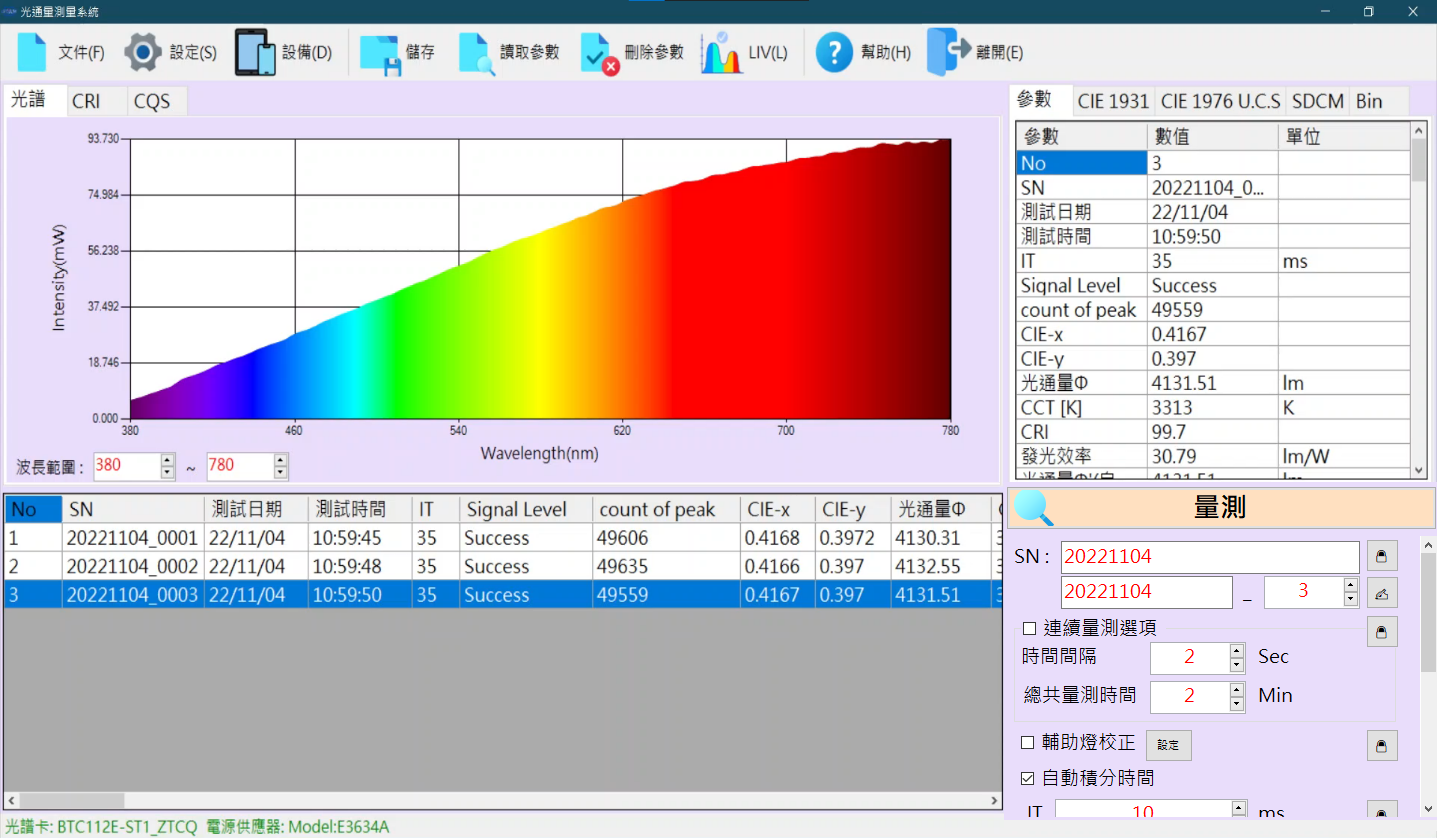

측정 데이터는 완전 자동으로 수집되며, 결과는 PDF, 텍스트, Microsoft Excel 형식으로 출력할 수 있습니다.

또한 방향성 분광 강도(Directional Spectral Intensity) 로 교정된 표준 램프(Standard Lamp) 를 이용한 완전 자동 교정(캘리브레이션) 소프트웨어 루틴을 제공합니다.


1. 주요 측정 기능


[1] 색도(Colorimetric) 파라미터


- 색도 좌표: (x, y), (u′, v′)

- 주 파장(Dominant wavelength): λd

- 피크 파장(Peak wavelength): λp

- 반치폭(FWHM): Δλd

- 연색지수(CRI): R1–R15

- 색 순도(Color purity)

- 상관 색온도(CCT): TC


[2] 측광/복사(Photometric/Radiometric) 파라미터


- 복사 플럭스(Radiant flux): mW

- 광속(Luminous flux): lm


[3] 전기/효율(Electrical/Efficiency) 파라미터


- 광(출력) 효율(Optical efficiency): PF

- 발광 효율(Luminous efficacy): W/lm

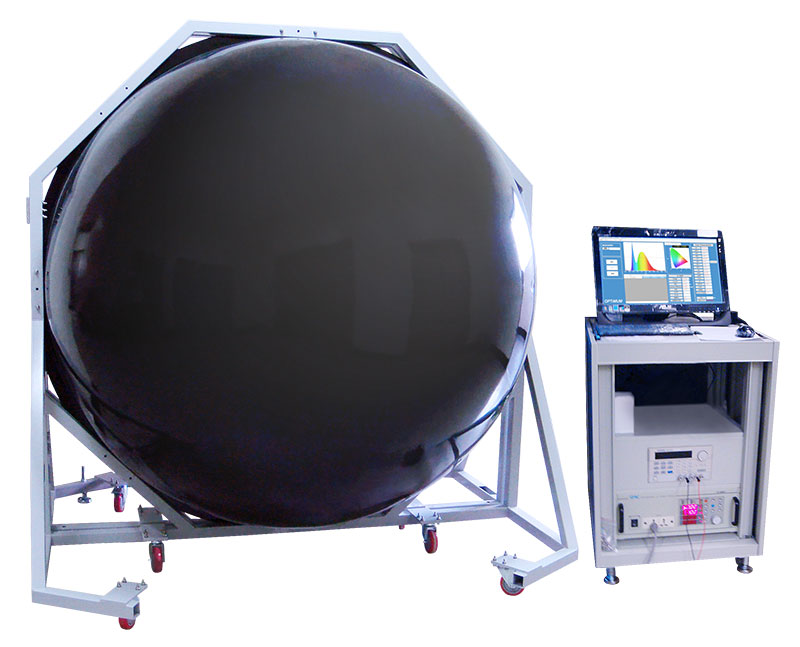

2. 하드웨어 구성


- 분광광도계(SM-2000)

- 적분구(Integrating Sphere): 측정/분석 대상 크기에 맞는 적정 직경 선택

- DC 전원공급장치(DC Power Supply)

- AC 전원공급장치(AC Power Supply)

- 컴퓨터 및 Microsoft Windows 기반 측정 소프트웨어

- 표준 램프(보정 시스템): 국가표준기관(NML) 소급(Traceable) 인증 가능

- 계측기 캐비닛(Instrument cabinet)

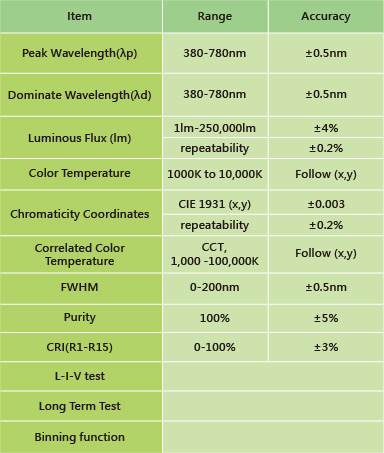

기술 사양 요약 (Summary of Technical Specifications)







본 페이지에 기재되지 않은 자세한 제품 정보는 관련 제품 사양을 확인하시거나, 회사 견적 문의를 통해 안내받으실 수 있습니다.

추가 문의 사항은 이메일 또는 전화로 연락해 주시기 바랍니다.
