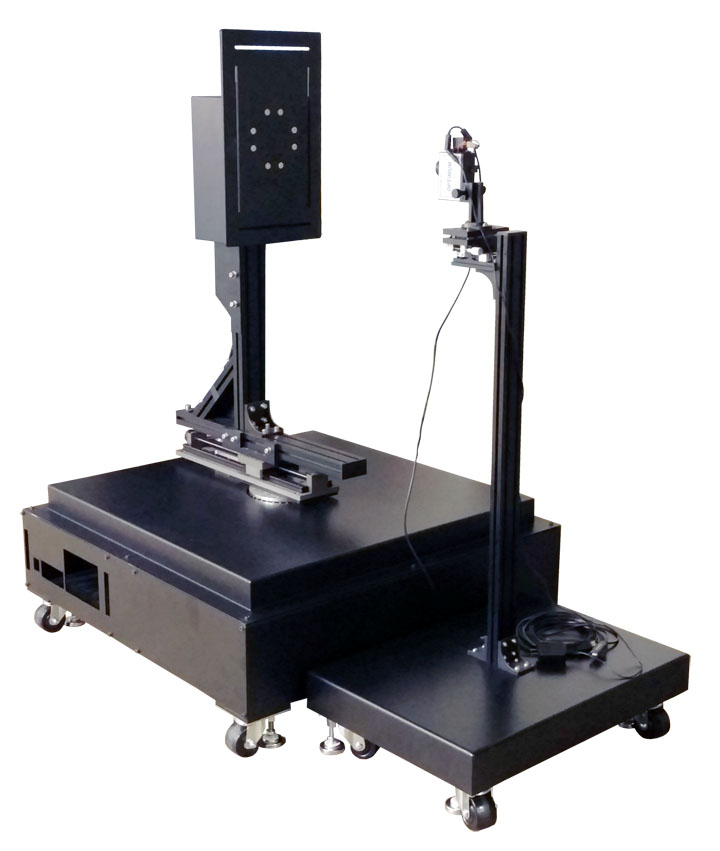

LED 회전식 조명기구 고니오포토미터 LID-120

LID-120

CIE Type C-γ 측정 방식 적용(수평 광축 기준)
최대 직경 1200 mm, 최대 중량 25 kg 시료 측정 가능

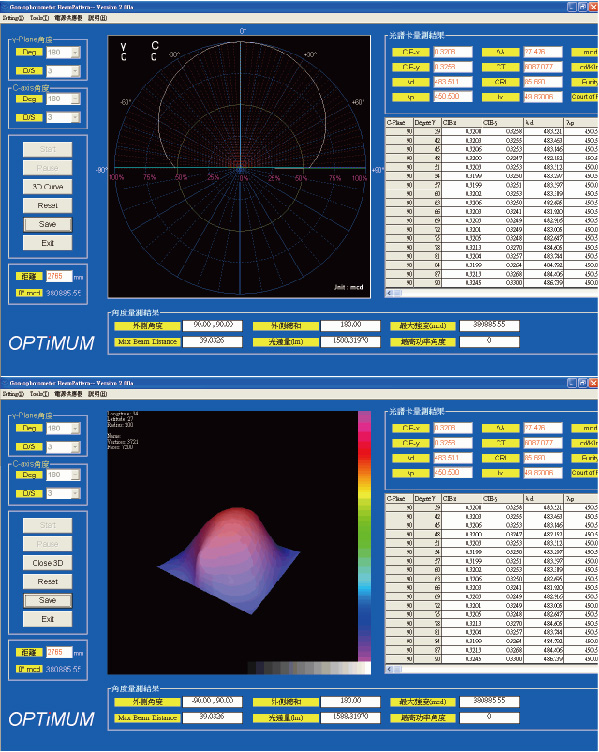

분광 및 색도(Colorimetric) 물리량의 각도별 분석

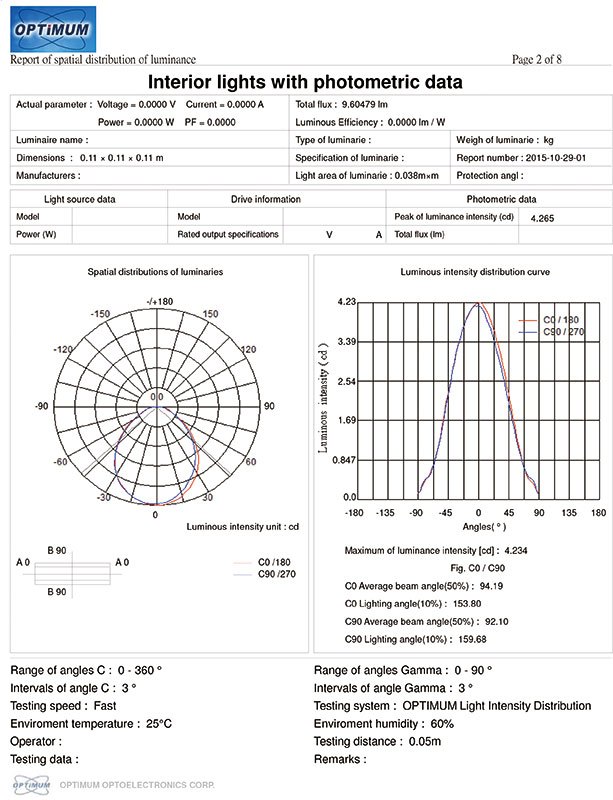

배광(광도) 분포 및 전광속(Luminous Flux) 측정
고해상도 대역(밴드폭) 커버리지로 뛰어난 정확도 제공
램프 중심 정렬을 위한 수평/수직 교차 레이저 정밀 얼라인먼트 지원

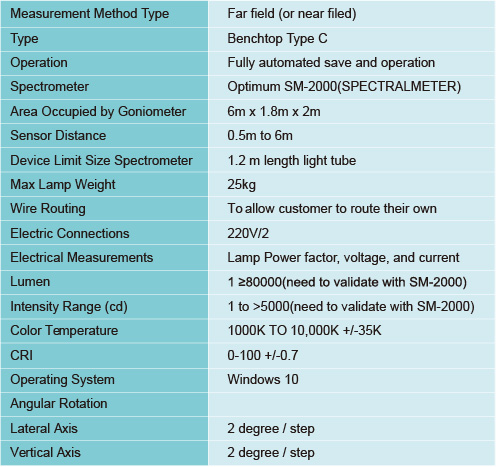

제품 사양

모델명	LID-120
측정 방식	원거리(Far field) 기준, 필요 시 근거리(Near field) 방식도 적용
장비 타입	벤치탑(Benchtop) Type C 구성
운용 방식	측정 및 저장 완전 자동화
분광계	Optimum SM-2000(SPECTRALMETER)

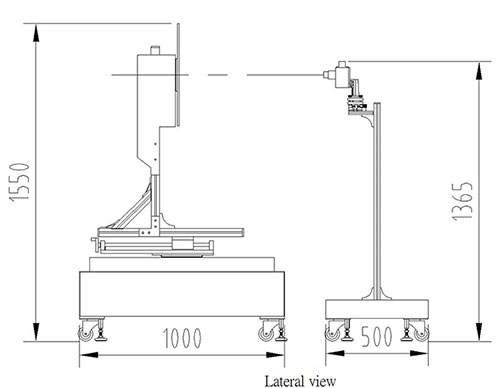

설치 필요 공간	약 6 m × 1.8 m × 2 m
센서(검출기) 거리 범위	0.5 m ~ 6 m
측정 가능 크기 한도	길이 1.2 m
최대 램프 중량	25 kg
배선(Wire Routing)	고객이 원하는 방식으로 배선 경로를 구성할 수 있도록 설계
전원/전기 연결	220 V / 2 사양
전기적 측정 항목	램프 역률(Power factor), 전압(Voltage), 전류(Current)
광속(Lumen) 측정 범위	80,000 lm 이상(※ SM-2000으로 검증 필요)
광도(Intensity) 범위	1 cd ~ 5,000 cd 초과(※ SM-2000으로 검증 필요)
색온도(Color Temperature)	1,000 K ~ 10,000 K, 정확도는 ±35 K
연색지수(CRI) 범위	0 ~ 100, 정확도는 ±0.7
운영체제	Windows 10 기반
각도 회전 분해능	수평축(Lateral Axis) 2°/step, 수직축(Vertical Axis) 2°/step

제품 상세 설명

고니오포토미터(Goniophotometer)는 물체에서 방출되는 빛을 다양한 각도에서 측정하는 장치입니다. 최근에는 대부분 지향성(방향성) 광원인 LED 조명 광원이 보급되면서 고니오포토미터의 사용이 증가하고 있습니다. LED는 각도에 따른 공간 광분포가 균일하지 않기 때문에, 빛의 분포 특성을 정확하게 평가하기 위해 고니오포토미터 측정이 중요합니다.

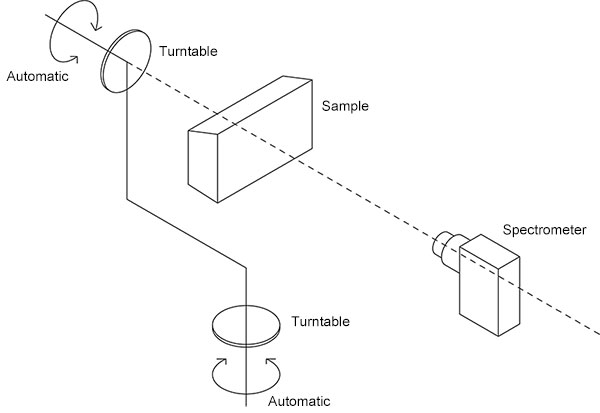

Type C

측정선에 수직인 고정 수직축과, 광원의 주(主) 방출 방향에 평행한 수평축으로 구성됩니다.

Type C는 단일 컬럼(기둥) 구조입니다. 이는 2중 컬럼 구조에서 보조 컬럼을 제거해 단일 컬럼으로 만든 형태입니다. 이 타입은 고정형 튜브 램프, 스폿 램프 등과 같은 조명기구에 적용됩니다. 램프의 광축(방사축) 과 회전 지지대의 수평축은 동축(coaxial) 으로 일치합니다.

또한 광원을 90° 회전시키면 Type C는 Type B에 대응합니다.

특징

- CIE Type C-γ 측정 방식 적용(수평 광축 기준)

- 최대 직경 1200 mm, 최대 중량 25 kg 시료 측정 가능

- 분광 및 색도(Colorimetric) 물리량의 각도별 분석

- 배광(광도) 분포 및 전광속(Luminous Flux) 측정

- 고해상도 대역(밴드폭) 커버리지로 뛰어난 정확도 제공

- 램프 중심 정렬을 위한 수평/수직 교차 레이저 정밀 얼라인먼트 지원
